Ürün ayrıntıları:
|
| Adı: | FMP-BE Kabuk Frezeleme Takımları - İnce Hatve | İç soğutucu: | - Evet. |
|---|---|---|---|
| Avantajlar: | Depoda ve hızlı teslimat | Kesme Malzemesi: | PCD/PCBN |
| Türü: | ISO, INCH | Max. DOC/ Ap (mm): | 11 |
| Standart kesicinin çapı (mm): | 40-250 | Kesici Malzeme: | 40 - 63: Çelik 80 - 250: Alüminyum + Çelik |
| Vurgulamak: | 12 kesim kenarı Yüz freze kesicisi,FMP080SA27-BE12-12 Yüz freze makinesi,PCD ISO yüz freze makinesini |
||

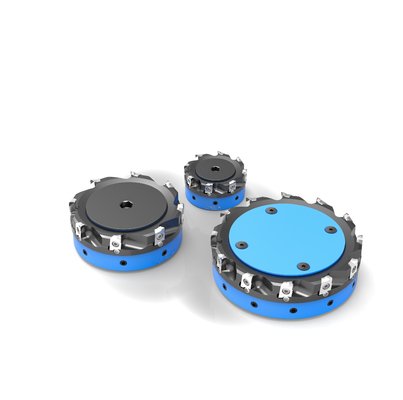

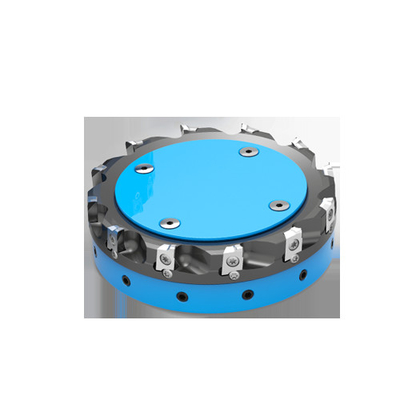

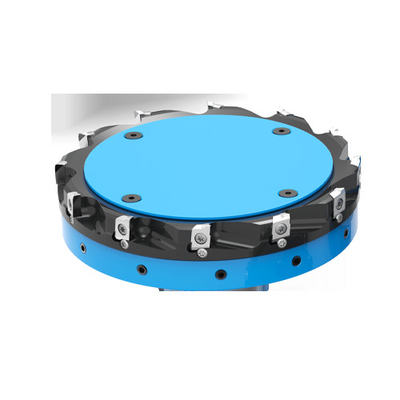

PCD ISO Yüz freze kesicisi FMP080SA27-BE12-12 12 kesme kenarlı araçla düz yüzeyleri verimli bir şekilde işlemek
| Spesifikasyon | Envanter | D | D1 | D2 | D3 | L | Ap max | Z | Kilo | En fazla RPM | Malzeme |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | - Evet. | 40 | 11 | 6 | 0.36 | 40000 | Çelik |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | - Evet. | 40 | 11 | 8 | 0.55 | 35100 | Çelik |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | - Evet. | 40 | 11 | 10 | 0.75 | 30200 | Çelik |
| FMP080SA27-BE12-12 | 040401060007 | 80 | 27 | 50 | - Evet. | 50 | 11 | 12 | 0.96 | 27500 | Çelik+Auminyum |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | - Evet. | 50 | 11 | 16 | 1.45 | 23800 | Çelik+Auminyum |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | - Evet. | 63 | 11 | 20 | 2.40 | 19100 | Çelik+Auminyum |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Çelik+Auminyum |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Çelik+Auminyum |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Çelik+Auminyum |
| Yedek parçaları ile birlikte teslim edilen kesiciler, ancak eklemeler olmadan, 25000 RPM biriminde G2.5'e dinamik olarak dengelenmiş: mm | |||||||||||
|
Worldia FMP-BE freze makineleriYenilikçi Bimetal Alüminyum / Çelik gövde tasarımı sayesinde, küçük boyutlu işleme merkezlerinde bile hafif metalin yüksek hızlı işlenmesi için geliştirildi.Düşük ağırlığa yönelik gereksinimler, düşük eylemsizlik ve aynı zamanda yüksek iğne hızlanmasını, yüksek dayanıklılığı ve aşınma direncini sağlamak için hassas dengeleme gerçekleştirilir.80 ila 160 mm çaplı kesiciler aynı adaptöre monte edilebilir., örneğin BT30 adaptörü ile çapı 160 mm olan bir kesicinin ağırlığı 3 kg'ı geçmez.
|
|
1Alüminyum Alaşım/ Çelik Bimetal tasarım- - Al kilo kaybı için vücut merkezi - Yüksek sertlik ve aşınma direnci için sertleştirilmiş çelik halka, bu nedenle alüminyum gövdeli kesicilere kıyasla daha uzun kesme ömrü 2Yüksek hassasiyetli yerleştirme cep koltukları, yerleştirme ayarlaması olmadan 0,02 mm aksyal çıkış tutarak 3Standart olarak, her bir cep ayrıca 0,1 mm aralığında eksenel çıkışa ayarlanabilir. 4. BEHW eklemleri yüz ve omuz freze kabalama ve sonlandırma birçok farklı uygulama için çeşitli malzemeler, kurşun açıları, wiper ve köşeler tasarımlarda mevcuttur 5- Kesme kenarını korumak ve üst üste veya yeniden yerleştirilmiş eklemlerin kullanımını basitleştirmek için yerleştirme yerleştirme yüzü ve kesme kenarı arasındaki ayrım 6. 2 kesme kenarı ve parça başına alet maliyetini azaltmak için tekrar / retip hizmeti ile ekler 7. kesicinin gövdesinden iç soğutma sıvısı |
|
| Yüz ve omuz frezeleme uygulamaları için çeşitli açılara, silindirlere ve köşe yarıçaplarına sahip PCD uçlu freze eklemleri, daha yüksek kesim derinliği ve Si içeriği < 10% ile. | |
| Boyutları | ||
| L (mm) | B (mm) | S (mm) |
| 12.2 | 9.525 | 4.76 |
| Türü | Kesicinin çapı | Spesifikasyon | Çarpıcı | Boyutları | N | |||||||||
| 25 - 40 | 40 | Kesme İpuçları | BS (mm) | Ap Max (mm) | Kr (°) | Re (mm) | PD10E | |||||||
| Standart 75° | BEHW1204EZFR1 C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | HS03050 | ||||||
| V | BEHWI204EZFR1B C03CB05 | F | 1 | 1 | 4 | 75 | 一一 | H503615 | ||||||
| V! | BEHW1204EZFR2 C03CB05 | F | 2 | 1 | 4 | 75 | 一一 | HS03665 | ||||||
| Süpürge 75° | V | BEHW1204EZFR-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC03020 | |||||
| v | BEHW1204EZFR1B-WG C03CB05 | F | 1 | 4 | 4 | 75 | 一 | HC07955 | ||||||
| V | BEHW1204EZFR2-WG C03CB05 | F | 2 | 4 | 4 | 75 | 一 | HS05456 | ||||||
| Köşesi 75° | V | BEHW1204EZFR1-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HS01342 | |||||
| v | BEHW1204EZFR1B-PT R04CB05 |
F | 1 | 一 | 4 | 75 | 0.4 | HC03861 | ||||||
| V | BEHW1204EZFR2-PT R04CB05 |
F | 2 | 一 | 4 | 75 | 0.4 | HC01106 | ||||||
| Evrensel 90° | V | BEHW1204PZFR1-UW R04CB05 | F | 1 | 1.5 | 4 | 90 | 0.4 | HC02033 | |||||
| V | BEHW1204PZFL1-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | O. | ||||||
| BEHW1204PZFR1B-UW R04CB05 |
F | 1 | 1.5 | 4 | 90 | 0.4 | HS03185 | |||||||
| V | BEHW1204PZFR2-UW R04CB05 |
F | 2 | 1.5 | 4 | 90 | 0.4 | HS03630 | ||||||
| Tam uzunluk 90° Ben... |
BEHW1204PZFR1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HS01810 | ||||||
| V | BEHW1204PZFL1 R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | O. | ||||||
| v | BEHW1204PZFR1B R04CB12 | F | 1 | 1.5 | 11 | 90 | 0.4 | HC03161 | ||||||
| Envanter kodu | Teslimat Zamanı | |
| Depoda, MANANOVA | En fazla 1 hafta | |
| O. | Yarım standart, sipariş üzerine yapılmış | Yaklaşık 5 hafta |
| C | Özel, sipariş üzerine yapılmış. | Yaklaşık 8 hafta |
|
İş parçası: Entegre ısı valfi Döner: Tek döner Maksimum hız: 16000RPM Adaptör: BT40 Yüzey finişi: Ra0.8 |
|
İş parçası: Pil bölmesi Döner: Tek döner Maksimum hız: 16000RPM Adaptör: HSK63A |
|
İş parçası: Silindir bloğu Malzeme: Alüminyum alaşımı + gri dökme demir Maksimum hız:12000RPM Adaptör: HSK63 İşleme türü: Yüzey frezeleme İşleme süresi:1 |
|
İş parçası: Silindir bloğu Malzeme: HT280 Adaptör: HSK100 Sertlik: HB200-275 İşleme: Alt yüzey İşleme türü: frezeleme İşleme süresi:1 Yüzey finişi: Ra3.2 |
| Teknoloji Danışmanlığı ve Özel Araç Tasarımı | Gereksinimlerinizi dikkatlice inceledikten sonra mühendislerimiz en verimli Gerekirse, ihtiyaçlarınıza tam olarak uygun aletler tasarlayın. |
| Araç Montajı ve Yerleştirme | İstenirse, kesicileri eklemlerle bir araya getiririz ve teslimat öncesi ayarlarız |
| Tekrar yazma ve yeniden yazma ekle | Çekici koşullarda aynı boyutta bir yerleştirme yapmayı teklif ediyoruz. |
