Ürün ayrıntıları:
|
| Adı: | FMP-BE Kabuk Frezeleme Takımları - İnce Hatve | Kesme Malzemesi: | PCD/PCBN |
|---|---|---|---|
| Max. DOC/ Ap (mm): | 11 | Ekleme Türü: | BEHW1204 |
| Standart kesicinin çapı (mm): | 40-250 | Kesici Malzeme: | 40 - 63: Çelik 80 - 250: Alüminyum + Çelik |
| Avantajlar: | En yüksek hassasiyet ve en düşük ağırlıkla yüksek hızlı kesme | ||
| Vurgulamak: | FMP-BE kabuk yüzü freze makinesi,Omuz freze PCD PCBN freze aletleri |
||
FMP-BE, yüz ve omuz frezileri için kabuklu yüz frezileri BEHW1204 ekleme tipi PCD PCBN frezileri

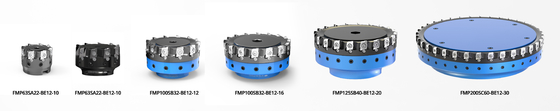

| Spesifikasyon | Envanter | D | D1 | D2 | D3 | L | Ap max | Z | Kilo | En fazla RPM | Malzeme |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | - Evet. | 40 | 11 | 6 | 0.36 | 40000 | Çelik |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | - Evet. | 40 | 11 | 8 | 0.55 | 35100 | Çelik |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | - Evet. | 40 | 11 | 10 | 0.75 | 30200 | Çelik |
| FMP080SA27-BE12-12 | (040401060007) | 80 | 27 | 50 | - Evet. | 50 | 11 | 12 | 0.96 | 27500 | Çelik+Auminyum |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | - Evet. | 50 | 11 | 16 | 1.45 | 23800 | Çelik+Auminyum |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | - Evet. | 63 | 11 | 20 | 2.40 | 19100 | Çelik+Auminyum |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Çelik+Auminyum |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Çelik+Auminyum |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Çelik+Auminyum |
| Yedek parçaları ile birlikte teslim edilen kesiciler, ancak eklemeler olmadan, 25000 RPM biriminde G2.5'e dinamik olarak dengelenmiş: mm | |||||||||||
|

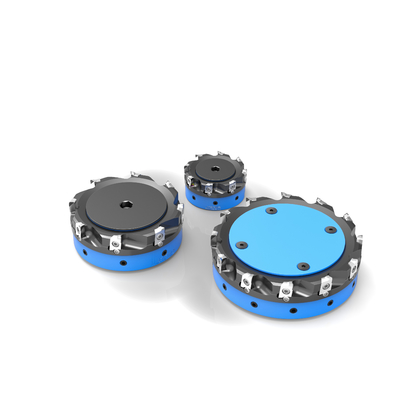

Worldia FMP-BE freze makineleriYenilikçi Bimetal Alüminyum / Çelik gövde tasarımı sayesinde, küçük boyutlu işleme merkezlerinde bile hafif metalin yüksek hızlı işlenmesi için geliştirildi.Düşük ağırlığa yönelik gereksinimler, düşük eylemsizlik ve aynı zamanda yüksek iğne hızlanmasını, yüksek dayanıklılığı ve aşınma direncini sağlamak için hassas dengeleme gerçekleştirilir.80 ila 160 mm çaplı kesiciler aynı adaptöre monte edilebilir., örneğin BT30 adaptörü ile çapı 160 mm olan bir kesicinin ağırlığı 3 kg'ı geçmez.
|
|

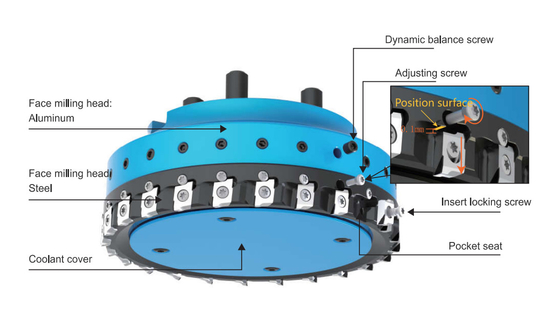

1Alüminyum Alaşım/ Çelik Bimetal tasarım- - Al kilo kaybı için vücut merkezi - Yüksek sertlik ve aşınma direnci için sertleştirilmiş çelik halka, bu nedenle alüminyum gövdeli kesicilere kıyasla daha uzun kesme ömrü 2Yüksek hassasiyetli yerleştirme cep koltukları, yerleştirme ayarlaması olmadan 0,02 mm aksyal çıkış tutarak 3Standart olarak, her bir cep ayrıca 0,1 mm aralığında eksenel çıkışa ayarlanabilir. 4. BEHW eklemleri yüz ve omuz freze kabalama ve sonlandırma birçok farklı uygulama için çeşitli malzemeler, kurşun açıları, wiper ve köşeler tasarımlarda mevcuttur 5- Kesme kenarını korumak ve üst üste veya yeniden yerleştirilmiş eklemlerin kullanımını basitleştirmek için yerleştirme yerleştirme yüzü ve kesme kenarı arasındaki ayrım 6. 2 kesme kenarı ve parça başına alet maliyetini azaltmak için tekrar / retip hizmeti ile ekler 7. kesicinin gövdesinden iç soğutma sıvısı |
|
|
Worldia'nın portföyü, özel uygulama gereksinimlerinize göre seçilecek çeşitli PCD ve CVD malzemelerinden oluşur.Aşağıdaki notlar en yaygın uygulamaları kapsayan bir seçimdir.. |
| İş parçasının malzemesi | Sınıf | Taneler büyüklüğü (mm) | Özellikleri | Uygulama |
| N | PD10E | 10 | PD10E piyasadaki evrensel sınıf. Sıkılık ve aşınma direnci için 9o0d dengesi gereken birçok uygulama için ilk seçimdir. | Bu sınıf genellikle demir dışı işleme uygulamaları için kullanılır. Diğer başarılı uygulamalara ahşap, MDF, düşük orta içerikli silikon alüminyum alaşımı, karbid, sert kauçuk,Grafit ve benzeri.. |
| PD32E | 2 ~ 30 | PD32E, aşınma direnci, kenar gücü ve kenar kalitesinin benzersiz bir kombinasyonuna sahiptir. Dikkatlice seçilmiş bir mikron elmas karışımı içerir (2 - 30 um arasında).Bu parçacık boyutlarının birleştirilmesi ve özel olarak geliştirilen yüksek basınçlı sinterleme işlemi, aşırı aşınmaya dirençli ve iyi bir termal istikrarlı bir yapı üretir. | Uygulama alanları, MMC, yüksek silikon alüminyum alaşımları gibi abrazif iş parçalarının işlenmesini ve karbid, sert kauçuk, grafit ve diğer malzemelerin işlenmesini içerir. |
|
İş parçası: Motor ucu kapağı Döner: Tek döner Maksimum hız: 16000RPM Adaptör: BT40 |
|
İş parçası: Ticari araçlar için vites kutusu kaplaması Döner: Tek döner Maksimum hız: 16000RPM Adaptör: BT50 |
|
İş parçası: Silindir başı Malzeme: ALSi10MgCu Döner: Tek döner En yüksek hız: 12000RPM Adaptör: HSK63 İşleme türü: Yüzey frezeleme İşleme süresi: 1 Yüzey finişi: Ra3.2 |
|
İş parçası: Rehberler Döner: Tek döner Maksimum hız: 8000 RPM Yüzey finişi: Ra0.4 Sertlik: HB180 |
| Teknoloji Danışmanlığı ve Özel Araç Tasarımı | Gereksinimlerinizi dikkatlice inceledikten sonra mühendislerimiz en verimli Gerekirse, ihtiyaçlarınıza tam olarak uygun aletler tasarlayın. |
| Araç Montajı ve Yerleştirme | İstenirse, kesicileri eklemlerle bir araya getiririz ve teslimat öncesi ayarlarız |
| Tekrar yazma ve yeniden yazma ekle | Çekici koşullarda aynı boyutta bir yerleştirme yapmayı teklif ediyoruz. |
