Ürün ayrıntıları:
|
| Ürün markası: | DÜNYA | Ürün Ailesi: | ManaNova |
|---|---|---|---|
| Malzeme: | PCBN+Karbür | PCBN Sınıfı: | MNH10C/20C/30C |
| Model numarası: | TCGW 090208 | Başvuru: | Sertleştirilmiş çeliğin işlenmesi |
| Renk: | SARI | Kaplama: | C3 |
| Vurgulamak: | TCGW090208 PCBN Kesici Uçlar,C3 Kaplama PCBN Kesici Uçlar,sertleştirilmiş çelik için CBN kesici uç |
||

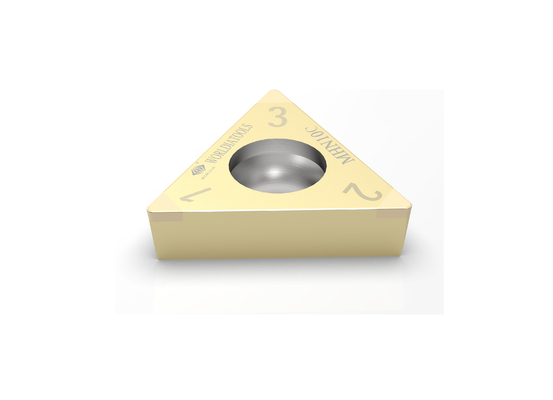

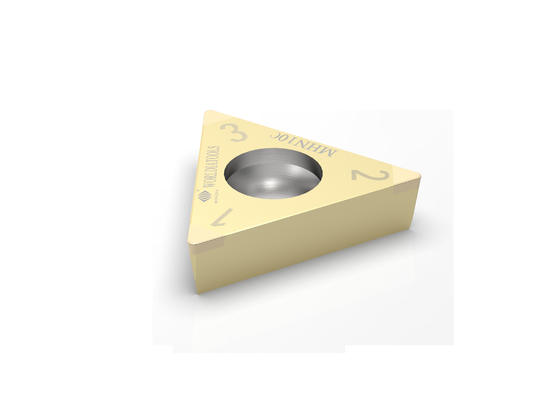

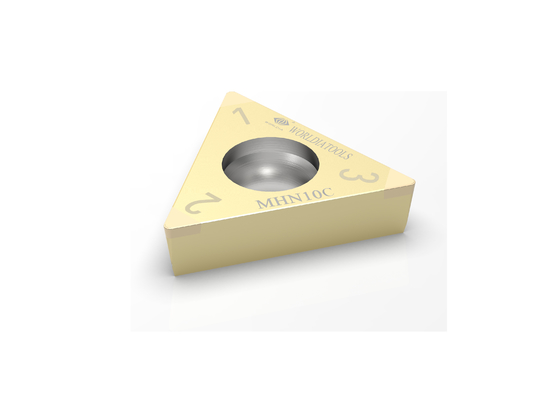

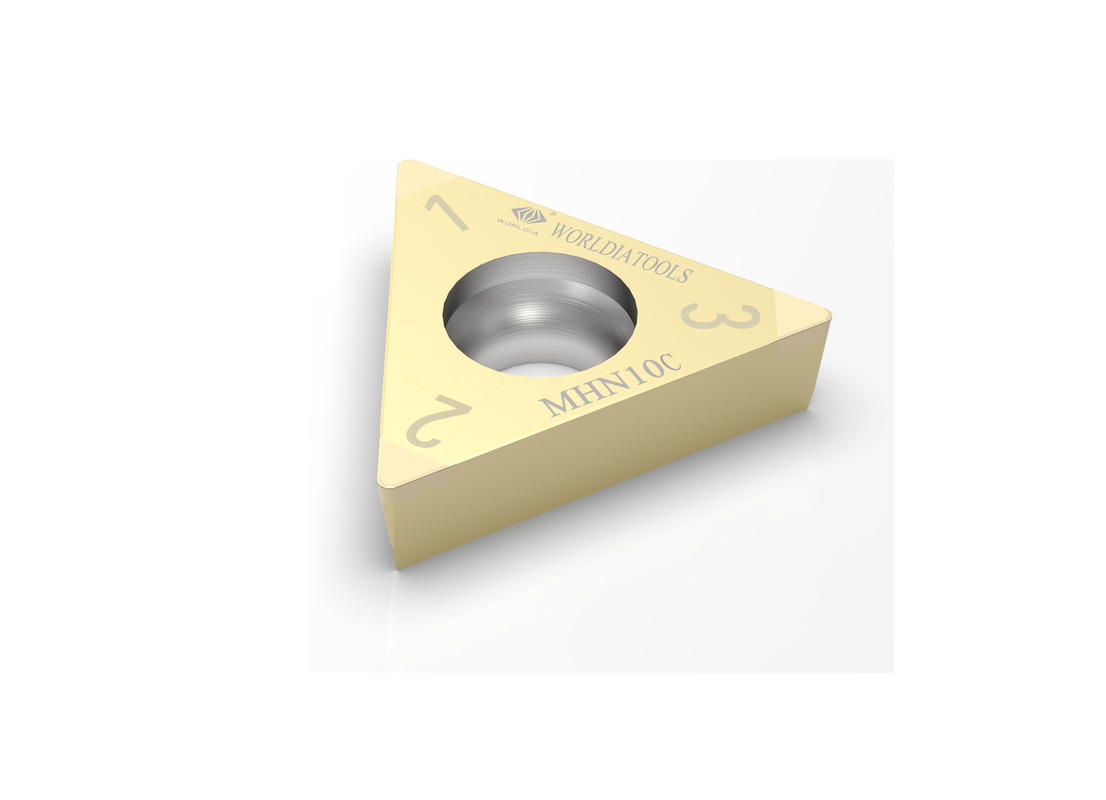

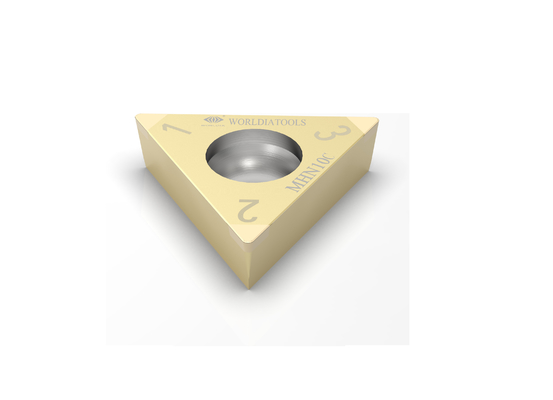

TCGW090208 Kaplamalı PCBN Karbür Tornalama Ucu Sertleştirilmiş çelik için CBN Kesme Ucu
Tanım:
"ManaNova", üst düzey standart serilere odaklanan Worldia'nın bir alt markasıdır.
esas olarak PCD / PCBN standart uçlarını teşvik eder.
ManaNova'nın temel özelliği Kolay seçim ve Hızlı teslimattır.
"Kolay seçim": Karşılaştırma tablosuna ve uygulamaya göre seçim yapmak kolaydır.
"Hızlı teslimat": Katalogdaki tüm ManaNova PCD Ekleri türleri şurada mevcuttur:
Ana Ürünler:
PCBN kesici uç, sertleştirilmiş çelik, gri dökme demir, sfero ve toz metalurjisinin işlenmesi için uygundur.
“yedi malzeme/ tek tip” yani yedi malzemeye karşılık gelen her bir özellik
(MHN10C ,MHN20C ,MHN30C, MKN10,MKN20,MSN 10) PCBN ekinin özelliğidir.
Özellikle kaplanmış PCBN kesici uç, sertleştirilmiş çeliğin kesintisiz ve ağır darbeli kesimi için uygundur ve mükemmel evrensel performansa sahiptir.
PCD kesici uç (MND10 malzeme), alüminyum alaşım ve diğer metal olmayan malzemelerin kaba ve finiş işlemesi için uygundur.
Dört kenar tipi standart, talaş kırıcı, tam kenar ve tam yüzeydir.
Özellikle, PCD talaş kırıcı kesici uç, esas olarak işleme sırasında talaş sarma sorununu çözmek için kullanılır ve mükemmel performansa sahiptir!
Avantajlar:
· Evrensel
· Kolay seçim
· Hızlı teslimat
Başvuru:
| MHN10C | Sertleştirilmiş çeliğin sürekli kesimine uygulanır |
| MHN20C | Sertleştirilmiş çeliğin orta darbeli kesimine uygulanır |
| MHN30C | Sertleştirilmiş çeliğin ağır darbeli kesimine uygulanır |
| MKN10 | Gri dökme demirin kesilmesine uygulanır |
| MKN20 | Sfero demirin kesilmesine uygulanır |
| MSN10 | Toz metalurjisinin kesilmesine uygulanır |
| MSN20 | Toz metalurjisinin kesilmesine uygulanır |
Şartname:
| Malzeme | ISO H | TAMAM | ISO S | ||||
| PCBN Sınıfı | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Düz | Ilıman | tokluk | dökme demir | Eğilebilir Demir | Toz Metalurjisi | Toz Metalurjisi | |
| Vc | 180(150~250) m/dak |
100(50~150) m/dak |
80(30~120) m/dak |
600(300~800) m/dak |
300(150~450) m/dak |
300(200~500) m/dak |
500(300~800) m/dak |
| fn | 0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Tane büyüklüğü | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bağlamak | TiC | Teneke | İnek | İnek | TiCN | TiCN | İnek |
| TCGW | Şekil | Boyutlar | ||||||
| ANSI Kodu | ISO Kodu | İpuçları | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
|
| Herşey Stoklu |
TCGW 1.81.51 | TCGW 090202 | 3N | 5.56 | 2.38 | 0,4 | 2.8 | 2.2 |
| TCGW 1.81.52 | TCGW 090208 | 3N | 5.56 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 21.51 | TCGW 110204 | 3N | 6.35 | 2.38 | 0,4 | 2.8 | 2.2 | |
| TCGW 21.52 | TCGW 110208 | 3N | 6.35 | 2.38 | 0,8 | 2.8 | 2.2 | |
| TCGW 221 | TCGW 110304 | 3N | 6.35 | 3.18 | 0,4 | 2.8 | 2.2 | |
| TCGW 222 | TCGW 110308 | 3N | 6.35 | 3.18 | 0,8 | 2.8 | 2.2 | |
