Ürün ayrıntıları:
|
| Ürün markası: | DÜNYA | Ürün Ailesi: | ManaNova |
|---|---|---|---|
| Model numarası: | CCGW 09T312 | PCBN Sınıfı: | MNH10C/20C/30C |
| Kaplama: | C3 | İpuçları: | 2 |
| Malzeme: | PCBN+Karbür | Başvuru: | Sertleşen çeliğin yüksek hassasiyetle işlenmesi |
| kullanım: | Tornalama Uçları | Avantaj: | Kolay seçim ve Hızlı teslimat |
| Vurgulamak: | CCGW09T312 PCBN Kesme Eklemesi |
||

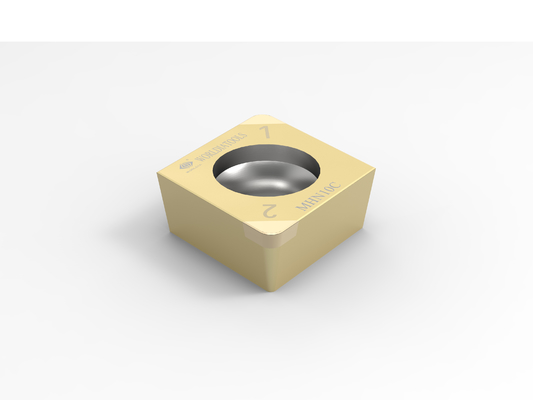

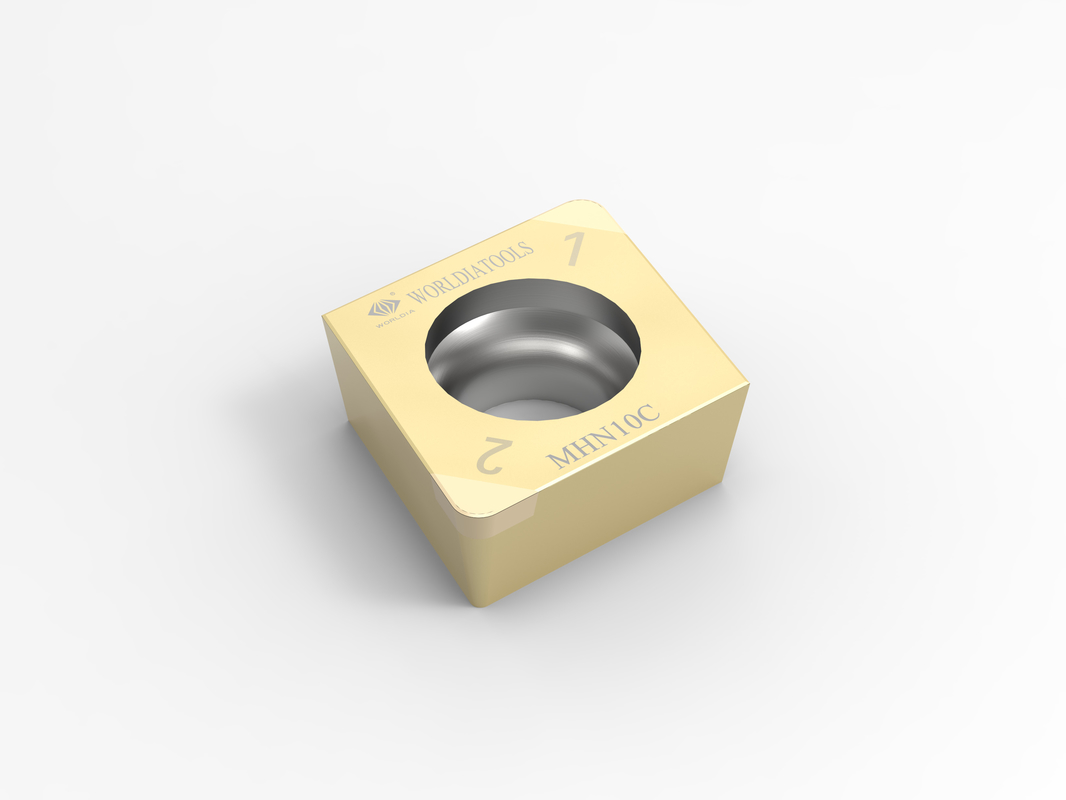

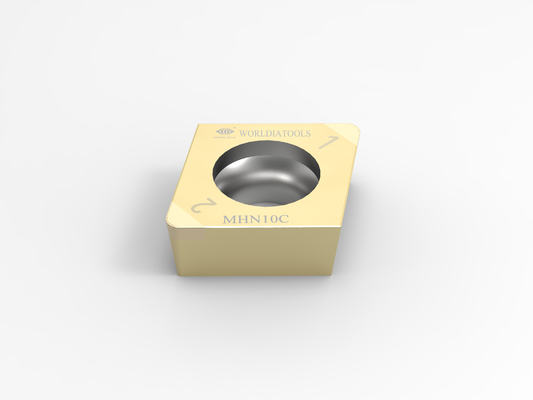

CCGW09T312 Standart PCBN Karbür Tornalama PCBN Sertleştirilmiş çelik için kesici uç
Worldia ManaNova: Kolay Seçim, Hızlı Teslimat!
MANANOVA, WORLDIA'nın üst düzey standart bir seri olarak konumlandırılan alt markasıdır.
esas olarak PCD / PCBN standart uçlarını teşvik eder.
PCBN kesici uç, sertleştirilmiş çelik, gri dökme demir, sfero ve toz metalurjisinin işlenmesi için uygundur.
PCD kesici uç, alüminyum alaşım ve diğer metal olmayan malzemelerin kaba ve finiş işlemesi için uygundur
Başvuru:
| MHN10C | Sertleştirilmiş çeliğin sürekli kesimine uygulanır |
| MHN20C | Sertleştirilmiş çeliğin orta darbeli kesimine uygulanır |
| MHN30C | Sertleştirilmiş çeliğin ağır darbeli kesimine uygulanır |
Şartname:
Malzeme Tanıtımı - CBN Kalitesi için kolay seçim
| Malzeme | ISO H | TAMAM | ISO S | ||||
| PCBN Sınıfı | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Düz | Ilıman | tokluk | dökme demir | Eğilebilir Demir | Toz Metalurjisi | Toz Metalurjisi | |
| Vc | 180(150~250) m/dak |
100(50~150) m/dak |
80(30~120) m/dak |
600(300~800) m/dak |
300(150~450) m/dak |
300(200~500) m/dak |
500(300~800) m/dak |
| fn | 0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.2) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
0.1(0.03~0.3) mm/r |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Tane büyüklüğü | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Bağlamak | TiC | Teneke | İnek | İnek | TiCN | TiCN | İnek |
ISO H: Sertleştirilmiş Çelik Sürekli kesim
ISO K: Dökme Demir Hafif kesintili kesme
ISO S: Toz Metalurjisi Ağır darbeli kesme
| CCGW | Şekil | Boyutlar | ||||||
| ANSI Kodu | ISO Kodu | İpuçları | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
|
| Herşey Stoklu |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0,2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0,4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0,8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0,2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0,4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0,8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
