Ürün ayrıntıları:
|
| Model numarası: | L-TCGW 16T302 | İpuçları: | 2N |
|---|---|---|---|
| Tip: | Tam uzunluk | Ürün markası: | DÜNYA |
| Ürün Ailesi: | ManaNova | Malzeme: | PCD+Karbür |
| PCD Sınıfı: | MND10 | Başvuru: | Demir dışı malzemelerin işlenmesi |
| Vurgulamak: | polikristal elmas worldia kesme aletleri,demir dışı metal worldia kesme aletleri,worldia pcd insert |
||

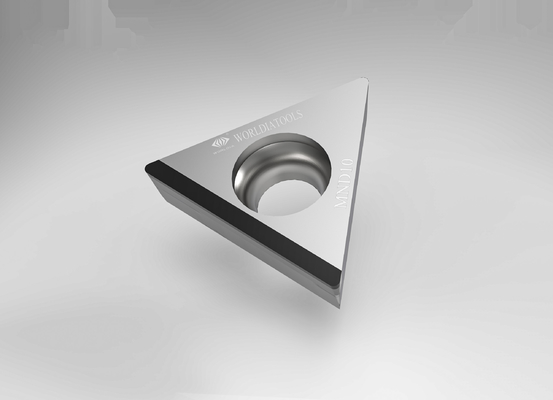

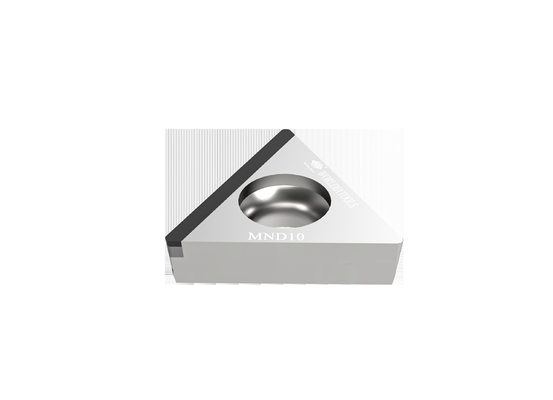

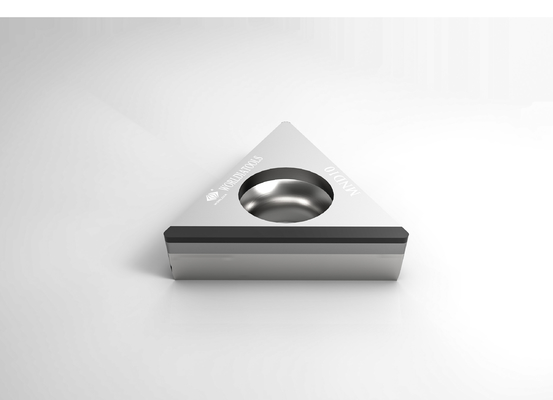

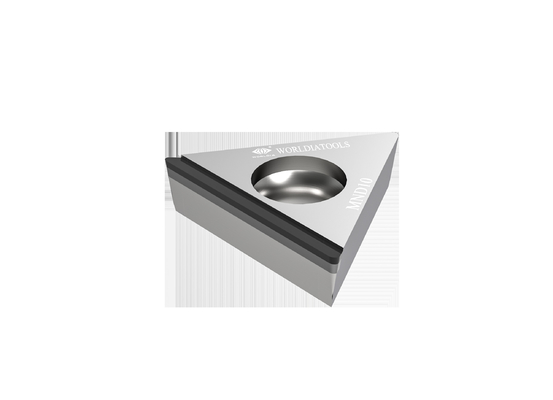

L-TCGW 16T302 Demir içermeyen malzemeler için Standart Karbür Tornalama Ucu PCD Kesme Ucu
PCD kesici uç (MND10 malzeme), alüminyum alaşım ve diğer metal olmayan malzemelerin kaba ve finiş işlemesi için uygundur.
Dört kenar tipi standart, talaş kırıcı,tam kenar,ve tam yüz.
Tanım:
"ManaNova", Worldia'nın üst düzey standart serilere odaklanan bir alt markasıdır.
ManaNova, son kullanıcıların gözünde duran bir kavramdır, kesinlikle seçiyoruz.
Evrensel kesme etkisi sağlamak için PCD ve PCBN malzemeleri.
ManaNova'nın kritik özelliği, Kolay seçim ve Hızlı teslimattır.
"Kolay seçim": Karşılaştırma tablosuna ve uygulamaya göre seçim yapmak kolaydır.
"Hızlı teslimat": Katalogdaki tüm ManaNova PCD Ekleri stokta mevcuttur.
Mücbir sebepleri ortadan kaldırarak 4-5 gün içerisinde alabilirsiniz.
Malzeme:
Polikristal kübik bor nitrür (CBN), çok yüksek sıcaklıklarda kullanılabilen mükemmel bir sıcak sertliğe sahip bir malzemedir.
yüksek kesme hızları.Aynı zamanda iyi tokluk ve termal şok direnci sergiler. CBN takımları kullanım için idealdir
sertleştirilmiş çelik, dökme demirler ve sinterlenmiş demirlerin yanı sıra toz metalurji bileşenleri ile.
Poly-Crystalline Diamond (PCD) kesme malzemelerine sahip takımlar, takım maliyetinizi önemli ölçüde azaltabilir,
PCD araçları, alüminyum, Çinko ve magnezyum alaşımları gibi demir dışı metallerle kullanım için idealdir.
CTP kompozitler, karbon fiber takviyeli plastikler, “yeşil” karbür ve seramik ile tüm aşındırıcı malzemeler.
Ana Ürünler:
PCD kesici uç (MND10 malzeme), alüminyum alaşım ve diğer metal olmayan malzemelerin kaba ve finiş işlemesi için uygundur.
PCBN uç, sertleştirilmiş çelik, gri dökme demir, sfero ve toz metalurjisinin işlenmesi için uygundur.
Avantajlar:
·Yüksek kalite
·Düşük maliyetli
· Fabrika doğrudan tedarik
Başvuru:
| MND10 | Alüminyum alaşımları vb. gibi demir dışı malzemelerin kesilmesi için uygundur. |
| PCD araçları, yüksek silikonlu alüminyum, metal matrisli kompozitler (MMC) ve karbon fiber takviyeli plastikler (CFRP) gibi demir dışı malzemelerle sınırlıdır. Taşma soğutmalı PCD, titanyum süper ince talaş işleme uygulamalarında da kullanılabilir. |
|
| · Alüminyum ve alüminyum alaşımları | |
| · Bakır, pirinç ve bronz alaşımları | |
| · Çinko ve magnezyum alaşımları | |
| ·Karbon fiber | |
| · Epoksi reçineler | |
| ·Plastikler | |
| · Fiberglas kompozitler | |
| ·Grafit kompozitler |
Şartname:
| Açı | Boyutlar | Seviye | ||||||
| ANSI Kodu | ISO Kodu | İpuçları | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0,2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0,4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0,2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0,4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0,8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0,4 | 4.4 | 2.5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0,8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0,2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0,4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0,8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0,4 | 2.4 | 9 | √ |
| Besleme hızı önerisi | ||||||
| Burun yarıçapı (mm) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1.6 | 3.2 | 6.4 | |
| İlerleme Hızı f (mm/dev)≤ | ||||||
| 0,2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0,4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0,8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0,320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0,320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
