Ürün ayrıntıları:
|
| Ürün markası: | DÜNYA | Tip: | Freze |
|---|---|---|---|
| İsim: | Çok kanallı Freze | Model numarası: | BL61206000 |
| bıçak sayısı: | 4/6/6.35/8/9.525/10/12/12.7 | Kaplama: | Yüksek kaliteli elmas kaplama |
| kullanım: | Kompozit malzeme için araçlar | Başvuru: | Metal Malzemeler |
| Vurgulamak: | ODM Katı Karbür Araçları,OEM Katı Karbür Araçları,Çok Flütlü Freze Kesici |
||

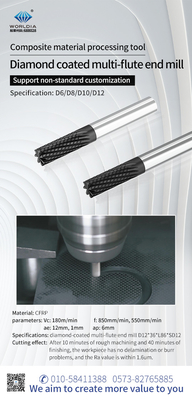

Yüksek Etkili kesim için Çok Kanallı Parmak Freze Karbür Tornalama Aletleri
TANIM
| Kompozit malzemeleri işlemek için kullanılan araçlar | |
| Ürün:% s | Esas olarak şunları içerir:Elmas kaplı Çok kanallı Parmak Freze;Elmas kaplı Çapraz Kenarlı Parmak freze;Elmas kaplı Balıksırtı Parmak Freze; Ön Geometri Matkap, Üç Noktalı Matkap, Elmas kaplamalı Delme ve Havşa entegrasyon araçları, vb. |
| Başvuru |
|
KARAKTERUSTİK
| İşleme Türü | Finisaj/Kaba işleme |
| İşleme Etkisi |
|
|
|
|
|
| İşleme Hizmeti | Standart dışı özelleştirme sağlayın |
ŞARTNAME
| Çok kanallı Freze | ||||||
| Bıçak çapı dc/mm |
Bıçak uzunluğu ben/mm |
Taotal uzunluk L/mm |
Şaft çapı Ds/mm |
Bıçak sayısı Z |
Son diş tipi | Kaplama tipi |
| 4 | 12 | 62 | 4 | 6 | Yok/Freze/Matkap | Yok/Elmas |
| 6 | 18 | 62 | 6 | 8 | Yok/Freze/Matkap | Yok/Elmas |
| 6.35 | 18 | 62 | 6.35 | 8 | Yok/Freze/Matkap | Yok/Elmas |
| 8 | 25 | 78 | 8 | 10 | Yok/Freze/Matkap | Yok/Elmas |
| 9.525 | 25 | 78 | 9.525 | 12 | Yok/Freze/Matkap | Yok/Elmas |
| 10 | 25 | 78 | 10 | 12 | Yok/Freze/Matkap | Yok/Elmas |
| 12 | 25 | 78 | 12 | 14 | Yok/Freze/Matkap | Yok/Elmas |
| 12.7 | 25 | 78 | 12.7 | 14 | Yok/Freze/Matkap | Yok/Elmas |
KESİM PARAMETRE
| CFRP,CFRP/AI,CFRP/Ti | ||||||
| değirmen yöntemi | Freze Yuvası(ae=dc,ap≦dc) | Frezeyi Kopyala (ae≦0.5dc,ap≦1.5dc) | Yüksek hızlı frezeleme(ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/dak | Vc=150m/dak | Vc=250m/dak | ||||
| dc(mm) | n(rpm) | Fr(mm/r) | n(rpm) | Fr(mm/r) | n(rpm) | Fr(mm/r) |
| 1 | 38217 | 0.035 | 47771 | 0.035 | 79618 | 0.077 |
| 1.2 | 31847 | 0.04 | 39809 | 0.04 | 66348 | 0.088 |
| 1.5 | 25478 | 0.004 | 31847 | 0.044 | 53079 | 0.097 |
| 1.8 | 21231 | 0.004 | 26539 | 0.044 | 44232 | 0.097 |
| 2 | 19108 | 0.045 | 23885 | 0.045 | 39809 | 0.099 |
| 2.5 | 15287 | 0.05 | 19108 | 0.05 | 31847 | 0.11 |
| 3 | 12739 | 0.06 | 15924 | 0.06 | 26539 | 0.132 |
| 4 | 9554 | 0.08 | 11943 | 0.08 | 19904 | 0.176 |
| 6 | 6369 | 0.11 | 7962 | 0.11 | 13270 | 0.242 |
| 6.35 | 6018 | 0.12 | 7523 | 0.12 | 12538 | 0.264 |
| 8 | 4777 | 0.23 | 5971 | 0.23 | 9952 | 0.506 |
| 9.525 | 4012 | 0.31 | 5015 | 0.31 | 8359 | 0.682 |
| 10 | 3822 | 0.35 | 4777 | 0.35 | 7962 | 0.77 |
| 12 | 3185 | 0.44 | 3981 | 0.44 | 6635 | 0.968 |
| 12.7 | 3009 | 0.48 | 3761 | 0.48 | 6269 | 1.056 |
| GFRP,GFRP/Al,GFRP/Ti | ||||||
| değirmen yöntemi | Freze Yuvası(ae=dc,ap≦dc) | Frezeyi Kopyala (ae≦0.5dc,ap≦1.5dc) | Yüksek hızlı frezeleme(ae≦0.05dc,ap≦2dc) | |||
| Vc=120m/dak | Vc=150m/dak | Vc=250m/dak | ||||
| dc(mm) | n(rpm) | Fr(mm/r) | n(rpm) | Fr(mm/r) | n(rpm) | Fr(mm/r) |
| 1 | 31847 | 0.035 | 38217 | 0.035 | 63694 | 0.077 |
| 1.2 | 26539 | 0.04 | 31847 | 0.04 | 53079 | 0.088 |
| 1.5 | 21231 | 0.044 | 25478 | 0.044 | 42463 | 0.097 |
| 1.8 | 17693 | 0.044 | 21231 | 0.044 | 35386 | 0.097 |
| 2 | 15924 | 0.045 | 19108 | 0.045 | 31847 | 0.099 |
| 2.5 | 12739 | 0.05 | 15287 | 0.05 | 25478 | 0.11 |
| 3 | 10616 | 0.06 | 12739 | 0.06 | 21231 | 0.132 |
| 4 | 7962 | 0.08 | 9554 | 0.08 | 15924 | 0.176 |
| 6 | 5308 | 0.11 | 6369 | 0.11 | 10616 | 0.242 |
| 6.35 | 5015 | 0.12 | 6018 | 0.12 | 10031 | 0.264 |
| 8 | 3981 | 0.23 | 4777 | 0.23 | 7962 | 0.506 |
| 9.525 | 3344 | 0.31 | 4012 | 0.31 | 6687 | 0.682 |
| 10 | 3185 | 0.35 | 3822 | 0.35 | 6369 | 0.77 |
| 12 | 2654 | 0.44 | 3185 | 0.44 | 5308 | 0.968 |
| 12.7 | 2508 | 0.48 | 3009 | 0.48 | 5015 | 1.056 |
